คำอธิบาย

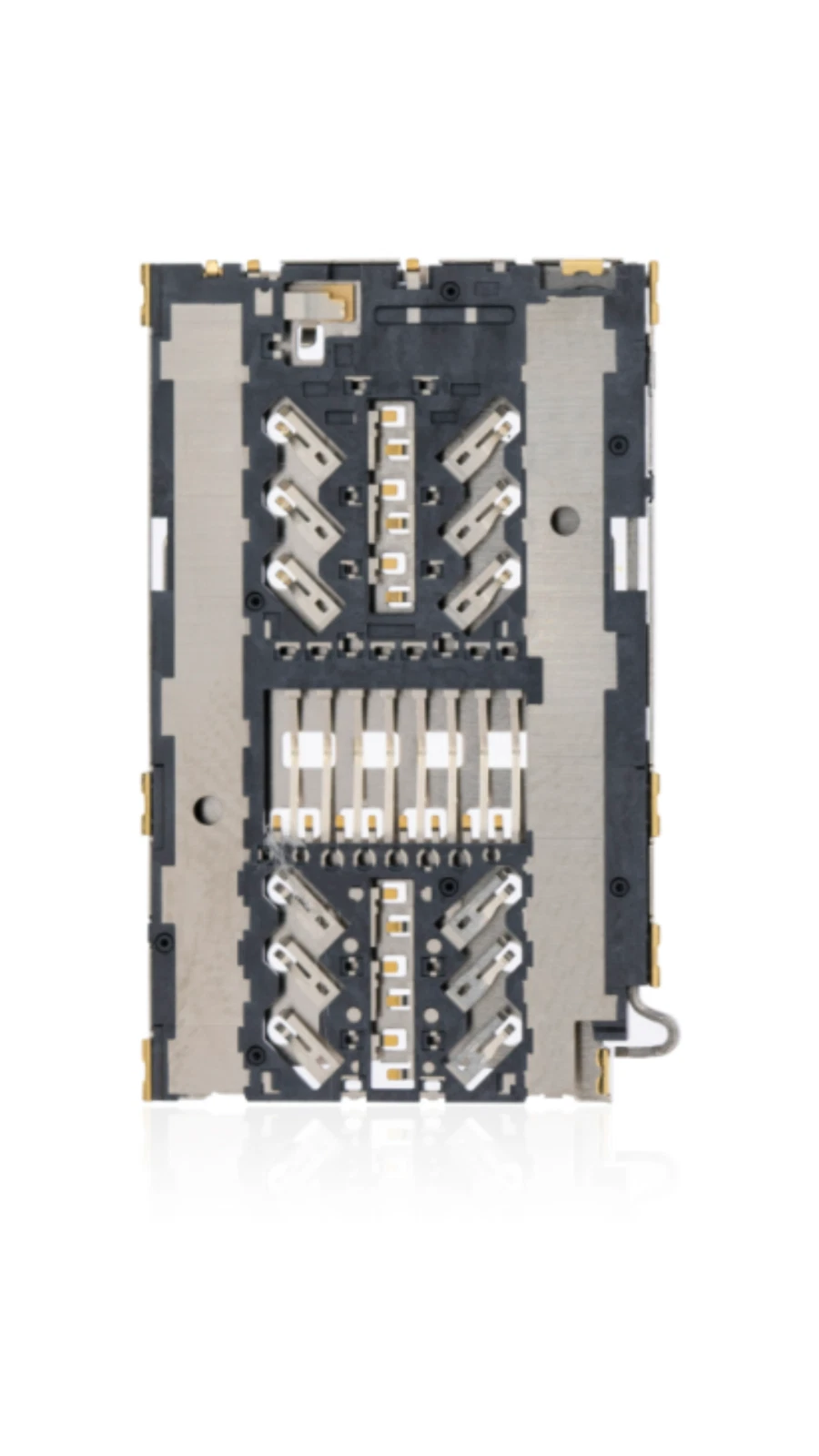

ช่องอ่านซิมการ์ด (SIM Card Reader Connector) ซึ่งเป็นส่วนประกอบภายในของโทรศัพท์มือถือ Samsung อะไหล่ชิ้นนี้ทำหน้าที่เชื่อมต่อระหว่างถาดใส่ซิม (SIM card tray) กับแผงวงจรหลักของโทรศัพท์
รายละเอียดอะไหล่
- หน้าที่หลัก: ใช้สำหรับอ่านข้อมูลจากซิมการ์ด (SIM card) และการ์ดหน่วยความจำเสริม (Micro SD card) เพื่อให้โทรศัพท์สามารถเชื่อมต่อกับเครือข่ายมือถือและเข้าถึงข้อมูลที่จัดเก็บไว้ได้

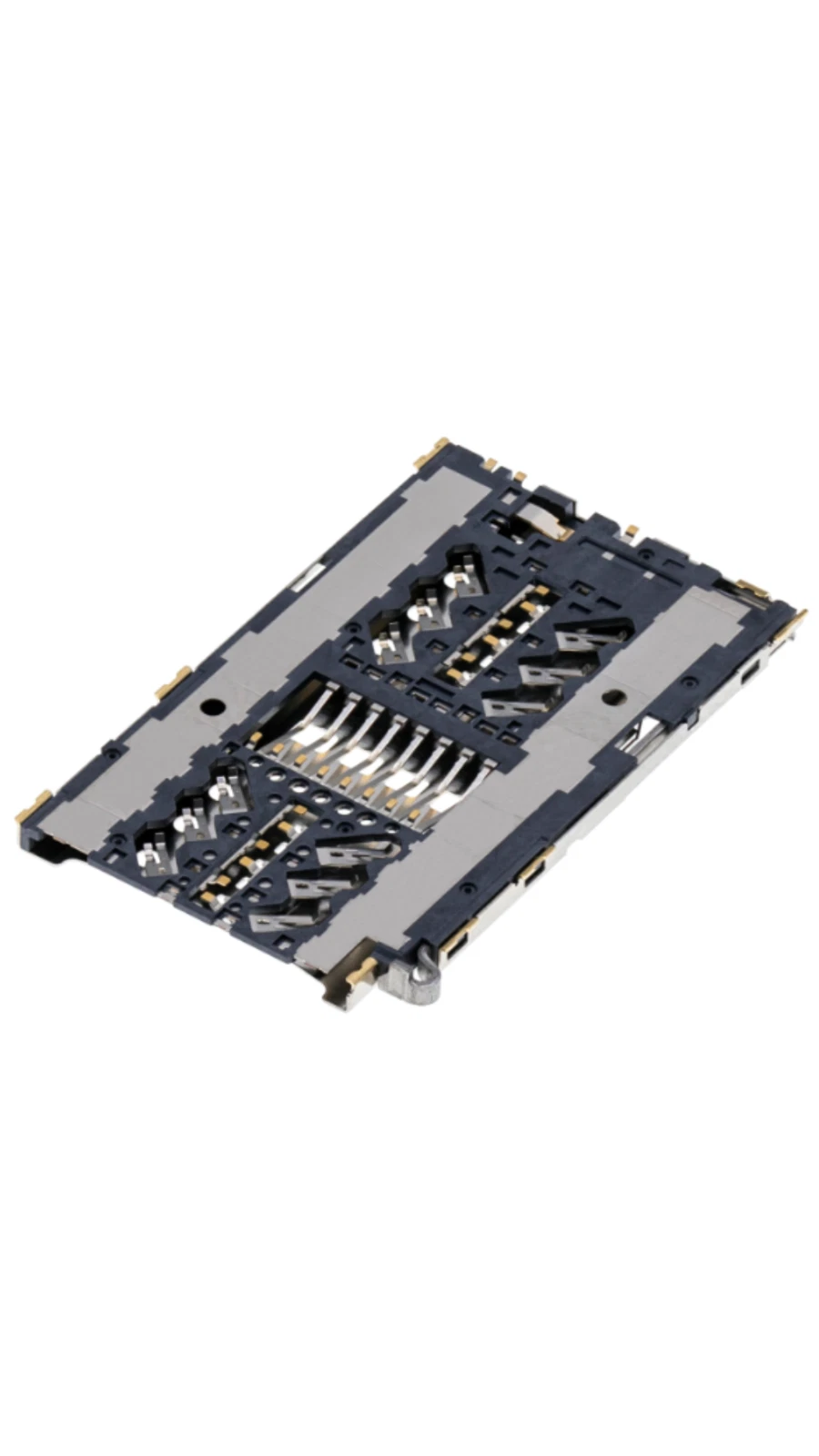

- ลักษณะ: เป็นชิ้นส่วนโลหะที่มีหน้าสัมผัส (contact pins) อยู่ด้านใน ซึ่งจะสัมผัสกับขั้วทองแดงบนตัวซิมการ์ดเมื่อใส่ถาดซิมเข้าไปในเครื่อง
- การใช้งาน: อะไหล่ลักษณะนี้มักใช้ในกระบวนการซ่อมแซม โดยจะต้องทำการบัดกรี (soldering) เข้ากับเมนบอร์ดของโทรศัพท์
- ความเข้ากันได้: ชิ้นส่วนในภาพเป็นอะไหล่ที่สามารถใช้ร่วมกันได้ในหลายรุ่นของ Samsung เช่น Galaxy S7 ถึง S20 Ultra, Note 8 ถึง Note 20 Ultra, A60, A8 และ A5
หากคุณต้องการเปลี่ยนอะไหล่ชิ้นนี้ คุณจำเป็นต้องระบุ รุ่นโทรศัพท์ Samsung ที่ชัดเจน เพื่อให้แน่ใจว่าจะได้รับชิ้นส่วนที่ถูกต้องและเข้ากันได้พอ
การติดตั้งอะไหล่ช่องอ่านซิมการ์ดในภาพจำเป็นต้องใช้ความเชี่ยวชาญด้านการบัดกรี เนื่องจากเป็นส่วนประกอบภายในที่ต้องเชื่อมต่อเข้ากับเมนบอร์ด (mainboard) ของโทรศัพท์โดยตรง ไม่ใช่ถาดซิมที่ผู้ใช้ทั่วไปสามารถถอดเปลี่ยนเองได้
การติดตั้งอะไหล่ช่องอ่านซิมการ์ดในภาพจำเป็นต้องใช้ความเชี่ยวชาญด้านการบัดกรี เนื่องจากเป็นส่วนประกอบภายในที่ต้องเชื่อมต่อเข้ากับเมนบอร์ด (mainboard) ของโทรศัพท์โดยตรง ไม่ใช่ถาดซิมที่ผู้ใช้ทั่วไปสามารถถอดเปลี่ยนเองได้
ขั้นตอนโดยสรุปสำหรับช่างเทคนิค
- ถอดแยกชิ้นส่วน: จำเป็นต้องเปิดตัวเครื่องโทรศัพท์และถอดเมนบอร์ดออกมาอย่างระมัดระวัง ซึ่งอาจต้องใช้เครื่องมือเฉพาะทาง เช่น เครื่องมือเปิดตัวเครื่อง และต้องระวังสายแพรที่เชื่อมต่อส่วนประกอบต่างๆ
- ถอดซ็อกเก็ตเดิม: ใช้หัวแร้งบัดกรีหรือปืนลมร้อน เพื่อถอดซ็อกเก็ตอ่านซิมการ์ดที่เสียหายออก โดยต้องใช้ความร้อนอย่างเหมาะสมเพื่อไม่ให้แผงวงจรเสียหาย และทำความสะอาดคราบตะกั่วเก่าออกจากแผ่นรอง (pads) บนเมนบอร์ด
- บัดกรีซ็อกเก็ตใหม่: วางตำแหน่งช่องอ่านซิมการ์ดใหม่ให้ตรงกับแผ่นรองบนเมนบอร์ด จากนั้นใช้หัวแร้งบัดกรีเชื่อมต่อหมุดสัญญาณ (signal pins) ทั้งแปดขาและส่วนป้องกันอื่นๆ เข้ากับบอร์ดอย่างแม่นยำ อาจต้องใช้แว่นขยายหรือกล้องจุลทรรศน์เพื่อตรวจสอบความเรียบร้อยของรอยต่อ
- ทดสอบและประกอบกลับ: ก่อนประกอบเครื่องกลับทั้งหมด ควรทดสอบการทำงานของช่องอ่านซิมการ์ดเพื่อให้แน่ใจว่าสามารถอ่านซิมการ์ดและเชื่อมต่อเครือข่ายได้ตามปกติ จากนั้นจึงประกอบชิ้นส่วนโทรศัพท์กลับเข้าที่เดิม
คำเตือน: หากไม่มีประสบการณ์หรืออุปกรณ์ที่เหมาะสม การพยายามติดตั้งชิ้นส่วนนี้ด้วยตนเองอาจทำให้โทรศัพท์เสียหายถาวรได้ ควรนำเครื่องเข้า ศูนย์บริการ Samsung หรือร้านซ่อมโทรศัพท์มือถือที่เชื่อถือได้จะดีที่สุด
